《程序员的自我修养》 Ch5 Windows PE/COFF

Posted on Edited on In , Valine:

Windows下的可执行文件格式为PE（Portable Executable），与ELF格式同根同源，都是COFF（Common Object File Format）格式的一种扩展。所以它们之间基本结构相同，下文主要说明它两之间的差异。

我们可以用dumpbin查看obj文件的信息，输入/ALL参数可以查看所有相关信息：

dumpbin /ALL SimpleSection.obj > SimpleSection.txt

PE的前身COFF文件

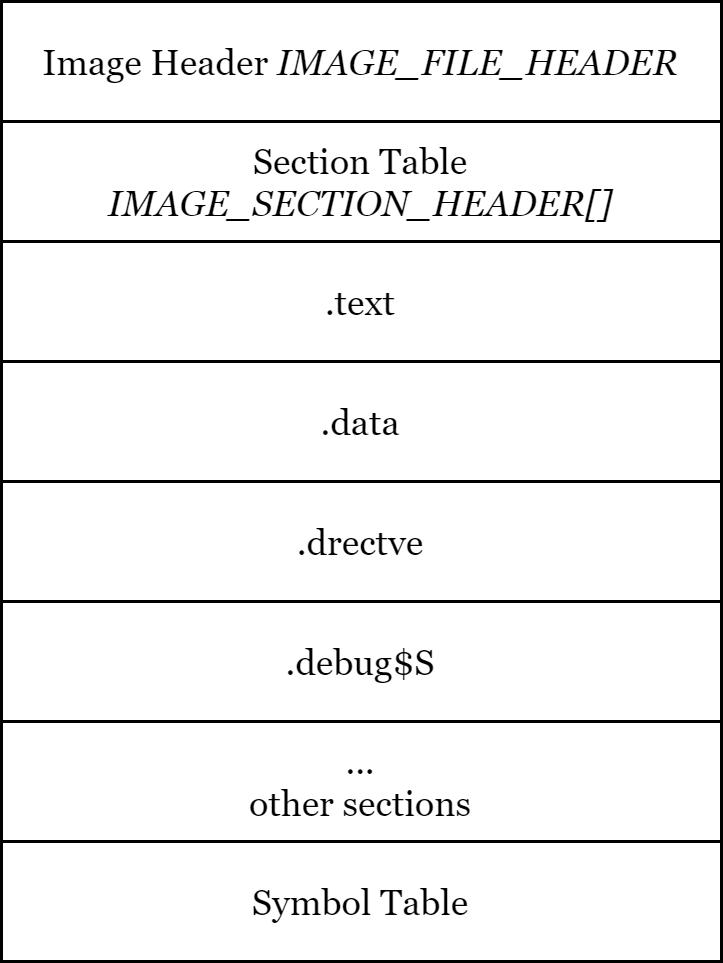

5.2-COFF目标文件格式

图5-1 COFF目标文件格式

COFF与之前介绍的ELF文件的一个主要不同就是，COFF的头文件包括两部分，一个是映像头（Image Header），类比ELF中的文件头，描述文件的总体结构和属性；第二个是段表（Section Table），而在ELF中，段表不是紧挨着文件头的。这个结构是一个数组结构，数组大小等于段的数量。

映像（Image）：因为PE文件在装载时被直接映射到进程的虚拟空间中运行，它是进程的虚拟空间的映像。所以PE可执行文件也被称为映像文件（Image File）

COFF文件的映像头对应的数据结构是_IMAGE_FILE_HEADER，书上说定义在VC\PlatformSDK\include\WinNT.h中，不过这应该是在作者那个年代的VC版本，我在自己电脑上的Visual Studio 2019 community的目录找了一下，并没有找到。该文件在win10下的目录应该是C:\Program Files (x86)\Windows Kits\10\Include\10.0.18362.0\um\（版本号可能有所不同），前提是你安装了Windows SDK，文件名为winnt.h，数据结构定义如下：

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
    WORD Machine;
    WORD NumberOfSections;
    DWORD TimeDateStamp;
    DWORD PointerToSymbolTable;
    DWORD NumberOfSymbols;
    WORD SizeOfOptionalHeader;
    WORD Characteristics;
} IMAGE_FILE_HEADER,*PIMAGE_FILE_HEADER;

这些字段的含义看命名应该很容易理解，知道有这些东西就行，具体需要用到的时候再百度。

同时，段表对应的数据结构定义为_IMAGE_SECTION_HEADER，也位于winnt.h文件中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef struct _IMAGE_SECTION_HEADER {
    BYTE Name[IMAGE_SIZEOF_SHORT_NAME];
    union {
		DWORD PhysicalAddress;
		DWORD VirtualSize;
    } Misc;
    DWORD VirtualAddress;
    DWORD SizeOfRawData;
    DWORD PointerToRawData;
    DWORD PointerToRelocations;
    DWORD PointerToLinenumbers;
    WORD NumberOfRelocations;
    WORD NumberOfLinenumbers;
    DWORD Characteristics;
} IMAGE_SECTION_HEADER,*PIMAGE_SECTION_HEADER;

字段含义就不说了，理由同上，不过有一个点需要说一下，就是SizeOfRawData字段指的是该段在文件中的大小，而VirtualSize则是该段被加载到内存后的实际大小，这两个大小可能会不一样，且往往是前者比后者小。例如，bss段的SizeOfRawData为0，而VirtualSize则为bss段所含数据的大小。

链接指示信息

COFF中.drectve段的内容是编译器传递给链接器的指令（Directive），即编译器希望告诉连接器该怎样链接这个目标文件。

调试信息

COFF中所有以.debug开头的段都包含着调试信息，例如.debug$S包含的是符号（Symbol）相关的调试信息；.debug$P包含的是预编译头文件（Precompile）相关的调试信息；.debug$T包含的是类型（Type）相关的调试信息。

符号表

dumpbin输出的最后一部分是COFF的符号表，总共有6列，从左到右依次是：符号编号、符号所表示的对象所占空间、符号所在位置、符号类型、符号可见范围、符号名（修饰后和修饰前）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
COFF SYMBOL TABLE
000 010471B7 ABS    notype       Static       | @comp.id
001 80000191 ABS    notype       Static       | @feat.00
002 00000000 SECT1  notype       Static       | .drectve
    Section length   18, #relocs    0, #linenums    0, checksum        0
004 00000000 SECT2  notype       Static       | .debug$S
    Section length   B8, #relocs    0, #linenums    0, checksum        0
006 00000000 SECT3  notype       Static       | .data
    Section length    C, #relocs    0, #linenums    0, checksum AC5AB941
008 00000000 SECT3  notype       External     | _global_init_var
009 00000004 UNDEF  notype       External     | _global_uninit_var
00A 00000000 SECT4  notype       Static       | .text$mn
    Section length   4E, #relocs    5, #linenums    0, checksum CC61DB94
00C 00000000 UNDEF  notype ()    External     | _printf
00D 00000000 SECT4  notype ()    External     | _func1
00E 00000020 SECT4  notype ()    External     | _main
00F 00000004 SECT3  notype       Static       | $SG6034
010 00000008 SECT3  notype       Static       | ?static_var@?1??main@@9@9 (`main'::`2'::static_var)
011 00000000 SECT5  notype       Static       | .bss
    Section length    4, #relocs    0, #linenums    0, checksum        0
013 00000000 SECT5  notype       Static       | ?static_var2@?1??main@@9@9 (`main'::`2'::static_var2)
014 00000000 SECT6  notype       Static       | .chks64
    Section length   30, #relocs    0, #linenums    0, checksum        0

第三列的ABS表示对象所占空间，SECTx表示对象定义在第x个段，UNDEF表示符号在本文件中未定义，被定义在其他文件。

第四列的notype表示变量和其他符号类型，notype()则表示函数类型。

第五列的Static表示符号是局部变量，仅在本目标文件内可见，External则是全局可见的，可被其他目标文件引用。

Windows下的ELF——PE

5.6-PE文件格式

图5-2 PE文件格式

PE文件在COFF的格式基础上，又有一些变化：

首先文件开头添加了DOS MZ可执行文件格式的文件头和桩代码（DOS MZ File Header and Stub）；第二，COFF的IMAEG_FILE_HEADER扩展为了IMAGE_NT_HEADER，其中添加了IMAGE_OPTIONAL_HEADER32部分。

之所以要添加DOS MZ相关的头文件和桩代码，是为了使为Windows编写的程序能“兼容”原有的DOS系统，以至于在DOS系统下不会被执行而导致错误。

其中IMAGE_DOS_HEADER的定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;                     // Magic number
    WORD   e_cblp;                      // Bytes on last page of file
    WORD   e_cp;                        // Pages in file
    WORD   e_crlc;                      // Relocations
    WORD   e_cparhdr;                   // Size of header in paragraphs
    WORD   e_minalloc;                  // Minimum extra paragraphs needed
    WORD   e_maxalloc;                  // Maximum extra paragraphs needed
    WORD   e_ss;                        // Initial (relative) SS value
    WORD   e_sp;                        // Initial SP value
    WORD   e_csum;                      // Checksum
    WORD   e_ip;                        // Initial IP value
    WORD   e_cs;                        // Initial (relative) CS value
    WORD   e_lfarlc;                    // File address of relocation table
    WORD   e_ovno;                      // Overlay number
    WORD   e_res[4];                    // Reserved words
    WORD   e_oemid;                     // OEM identifier (for e_oeminfo)
    WORD   e_oeminfo;                   // OEM information; e_oemid specific
    WORD   e_res2[10];                  // Reserved words
    LONG   e_lfanew;                    // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

其中e_magic这个字段是“魔数”，简单来说就是用来区分不同文件类型的，详细可以看：https://zh.wikipedia.org/wiki/%E9%AD%94%E8%A1%93%E6%95%B8%E5%AD%97_(%E7%A8%8B%E5%BC%8F%E8%A8%AD%E8%A8%88)，PE的该字段包括“MZ”这两个字母的ASCII码。

其他字段中最重要的就是e_cs和e_ip这两个了，这两个字段的值指向程序的入口地址。

在DOS系统下运行PE文件，会因为魔数而检测到PE文件是一个“MZ”格式的文件，然后开始读取e_cs和e_ip的值准备执行，但其本质还是PE文件，且PE文件中这两个字段指向的并不是真正的程序入口地址，而是指向DOS Stub的起始位置，DOS Stub是可以在DOS下运行的一小段代码，这段代码唯一的作用是向终端输出一行字符串：“This program cannot be run in DOS”，然后就退出程序，这样就防止了在DOS下执行PE可能导致的错误。

IMAGE_OPTIONAL_HEADER32字面上是可选的，但实际上对于PE来说，是必须的，因为其中包含了很多对于PE执行来说重要的信息，比如DataDirectory。但是我们不必熟知，用到的时候再查即可，具体结构就不展示了。

PE 数据目录

数据目录是一个数据结构——_IMAGE_DATA_DIRECTORY，定义为：

1
2
3
4
typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD   VirtualAddress;
    DWORD   Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

这个数据结构描述了PE文件中其他数据结构（如导入表、导出表、资源表、重定位表等）的虚拟地址和大小。

上一节最后的可选头文件中就包含了一个数据目录的数组，每一个元素对应一个表，以让系统很方便的找到所要用的表。
